Software Analizador de Autonomía solar SOLAR ANALYZER PRO

1. Introducción

Bienvenido a Solar Analyzer Pro software Analizador de Autonomía Solar, la herramienta definitiva desarrollada por energydcac (y que encuentras en su Tienda) para el análisis del comportamiento y estimación de autonomía en sistemas de energía solar. Este software ha sido creado para facilitar el cálculo de eficiencia y el monitoreo de parámetros críticos en tiempo real. Es ideal para ser combinado con el software Diseñador de Sistemas de Energía Solar que puedes adquirir en energydcac..

Muestra el tiempo de autonomía en dos situaciones:

• Suponiendo que falle la energía eléctrica convencional durante el día y la noche en 24 horas: En este caso muestra el tiempo de respaldo cuando las baterías son cargadas por los paneles solares en las horas diurnas y la duración restante de la autonomía en la noche consecutiva
• Suponiendo que falle la red eléctrica en horas nocturnas

De esta manera tendrás un estimado de cuánto tiempo tendrás electricidad ante la ausencia de la red dependiendo únicamente de los paneles solares y las baterías. Si embargo, debes tener en cuenta que este cálculo es hecho con la vida útil de las baterías hasta en un 90 %. Por lo que se calcula que cada 10% de disminución de la vida útil, corresponde a aproximadamente, dos horas de disminución de esta autonomía.

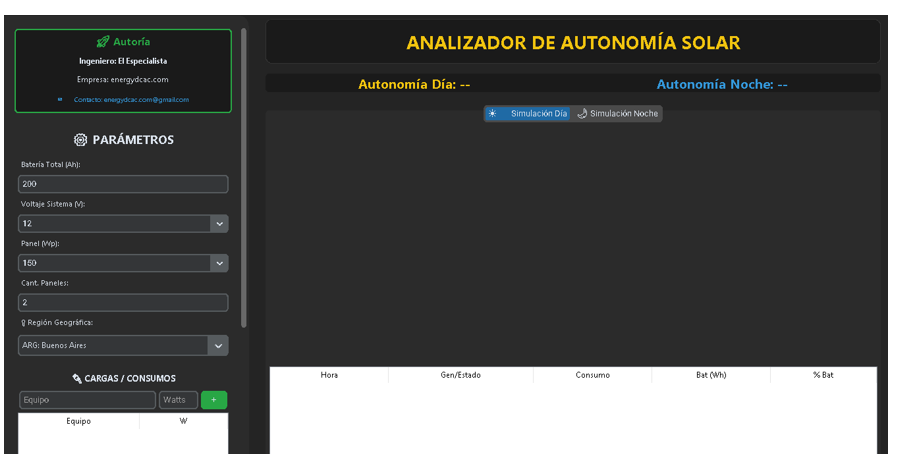

2. Pantalla Principal (Dashboard)

Es la primera ventana que aparece al iniciar el programa.

2.1.- Componentes:

• Barra Lateral Izquierda de Menú: Acceso a Configuración y Selección de Reportes
• Panel de Curvas o Gráficos: Presenta el reporte de autonomía en forma de gráficos
• Datos en Tiempo Real: Muestra el mismo reporte anterior, pero en forma de tabla

3. Barra de Configuración de Parámetros

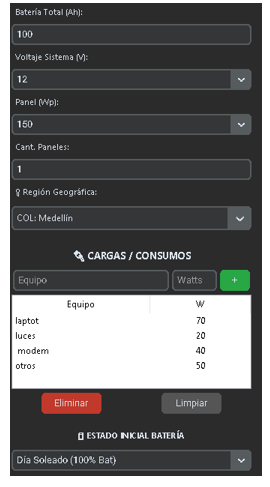

Aquí es donde el usuario define las especificaciones de su sistema de energía solar..

3.1.- Componentes

• Batería Total: Se debe introducir el valor total del banco de baterías en Ah. En caso de tener baterías iguales en serie, se suma el voltaje siendo la corriente la de una de ellas, pero si están en paralelo, el voltaje se mantiene en el valor de una de ellas, pero se suman las corrientes. En ambos casos, se suma el valor de Ah de las baterías, asimismo debes tener en cuenta que las baterías, deben ser iguales en todas sus características y marca. Asimismo, no mezclar nuevas con viejas.
• Voltaje del sistema: Se introduce el valor en Volt, tomando en cuenta lo indicado en el punto anterior. Los valores a elegir son 12, 24 y 48 Vdc.
• Panel: Aquí va el valor de potencia en Wp de uno de los paneles solares, ya que se asume que todos son iguales. Las cifras entre las que puedes escoger so 150, 330, 450 y 550 Wp.
• Cant. Paneles: Es el número total de paneles solares del sistema
• Región Geográfica: Es la que define el número de Horas Solares Pico (HSP). Se presentan más de 20 regiones, si no aparece la tuya, toma una cuyo clima y nivel de irradiación solar sean similares. Para seleccionar una de ellas, solo haces clic en el símbolo desplegable y escoges tu opción.
• Cargas/Consumos: Aquí puedes especificar el nombre de cada carga y su consumo en W. Cuando lo hayas hecho, haces clic en el botón “+” para añadir esta carga al sistema, pero si quieres eliminar alguna, la seleccionas y presionas el botón ELIMINAR que aparece en la parte inferior del cuadro. También puedes borrar todas las cargas haciendo clic en el botón LIMPIAR.
• Estado Inicial de la Batería: Es el nivel de carga que poseería el acumulador al iniciar la descarga. Puedes seleccionar entre dos opciones:
  • El último día estuvo soleado, por lo que la carga de la batería está en el 100%
  • El último día estuvo nublado, por lo que la carga de batería está en el 50%

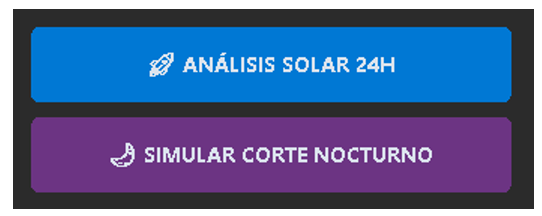

4. Opciones de Análisis

4.1.- Análisis Solar 24 H

Corresponde al estudio de autonomía de 24 horas, es decir, la autonomía tomando en cuenta el aporte de los paneles solares y el banco de baterías. El mismo va desde las 7:00 horas hasta las 18:00 horas. En este caso, la autonomía es calculada hasta las 18:00 horas y el resto es transferida a la noche, como ocurre en la realidad.

Es por ello que se puede observar, en ciertos casos, que la curva es ascendente por el aporte de los paneles solares y descendente cuando se descargan los acumuladores. El sentido descendente es más pronunciado cuando la energía que brindan los módulos solares no es suficiente para alimentar las cargas. Una forma de ampliar este respaldo, es apagando algunas cargas, lo cual puede simular eliminándolas en la parte de Cargas/Consumos y realizando nuevamente el análisis de autonomía solar.

4.1.2.- Simular un Corte Nocturno

En este caso, se simula la situación de que ocurre un corte eléctrico en horas nocturnas, es decir, cuando la producción de los paneles solares es cero (0). En este caso, la curva de descarga es lineal porque es la forma de descarga de las baterías.

Es de hacer notar que, en ambos casos, se muestra la tabla de las curvas de descarga. En algunas ocasiones, esta tabla presenta una parte teñida de rojo, esta indica cuando el respaldo ha terminado ya que, a partir de la línea segmentada roja, la batería ha alcanzado el valor límite del 20 % que es cuando el acumulador no puede seguir suministrando carga sin sufrir daños irreversibles. Este valor del 20 % de carga restante, es el estándar mundial para proteger el banco de baterías.

Los datos que aporta esta tabla son:

• Hora
• Generación solar en Watios por los paneles solares: En el caso de horas nocturnas, este valor es cero (0)
• Consumo en Watios: Es la sumatoria de las cargas introducidas en la barra lateral de CONFIGURACIÓN DE PARÁMETROS
• Carga de la batería en W/h
• % de carga del acumulador

4.1.3.- Los Reportes

Dependiendo del análisis seleccionado, obtendrás un resultado de horas de autonomía específico. Veamos cada uno de ellos.

4.1.3.1.- Reporte de Análisis de 24 h

En esta opción puedes seleccionar entre estas dos opciones:

Simulación de Día

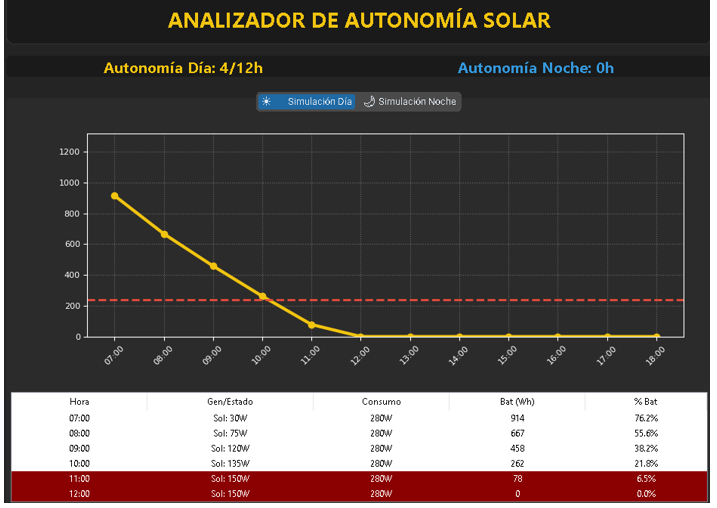

Aunque por defecto llega a la primera. En esta opción, el sistema depende de la electricidad que suministren los paneles solares y las baterías. Da como resultado inicial la curva y tabla de descarga y autonomía durante el día, es decir, durante las horas de sol donde se especifica el tiempo estimado de respaldo que tendrás por baterías y por los paneles solares. A continuación, se muestra un ejemplo donde da como respaldo todo el día y otro que lo brinda solo por algunas horas.

En el primero se observa que el sistema respalda durante el día un total de 12 horas, es decir, todo el periodo diurno. En el segundo se obtiene una autonomía de 4 horas.

Simulación de Noche

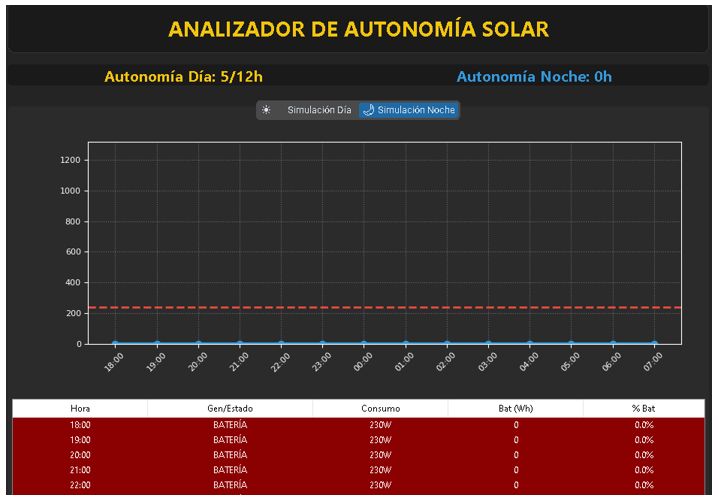

Si escoges esta opción, te dará la autonomía que te brindarían las baterías luego del respaldo en el día. Ten en cuenta que, cuando las baterías se agotan durante las horas de irradiación solar, en la noche no brindarían respaldo. Como ejemplo te mostramos los dos reportes que serían continuación de los anteriores.

En el primero se tienen alrededor de 2 horas de respaldo, que sobran del respaldo en el día. Mientras que en el segundo el respaldo es de cero (0) horas, ya que las baterías llegaron al 20 % de carga durante las horas de diurnidad.

4.2.- Simular Corte Nocturno

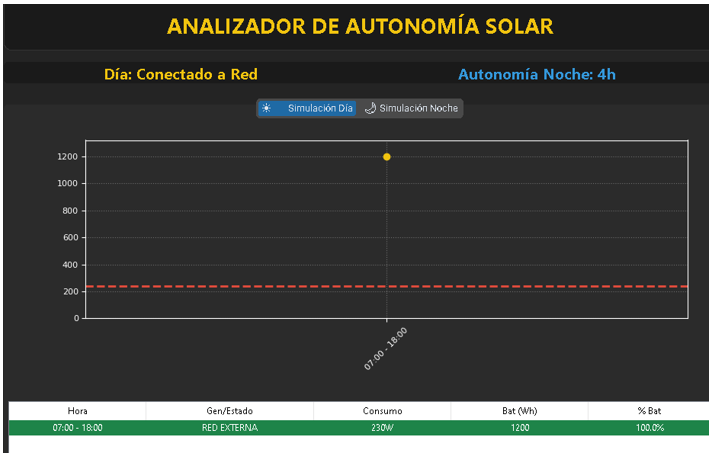

Este análisis corresponde a cuando, durante las horas de sol, no ocurren cortes de servicio por lo que la batería llega a la noche con una carga del 100 %. Esta opción te dice las horas de autonomía que tendrás durante el periodo nocturno. Es por ello que, en los contadores de horas de autonomía, solo se especifica la de noche. Si escoges la SIMULACIÓN DE DÍA te presentará algo así:

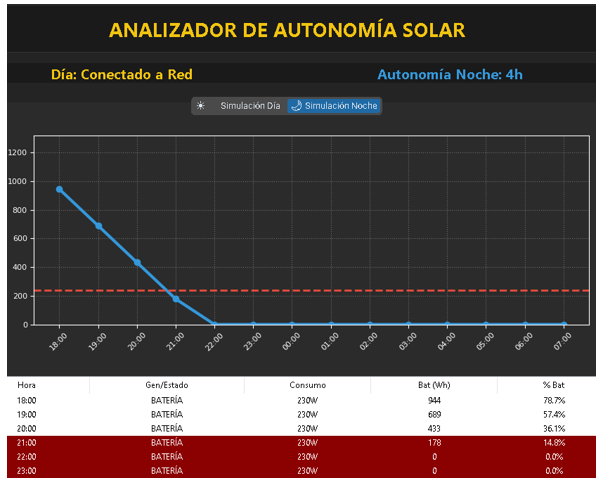

Mientras que, para la noche, te presentará una imagen parecida a esta:

Como puedes observar, la aplicación Solar Analyzer Pro que es el software ANALIZADOR DE AUTONOMÍA SOLAR, es la manera más sencilla y versátil de conocer el tiempo de autonomía que te brinda tu SISTEMA FOTOVOLTAICO que incluye no solo los paneles solares sino también las baterías. De manera que puedes planificar tu tiempo para tus actividades y las cargas que puedes tener encendidas cuando no hay electricidad convencional. Lo puedes adquirir en energydcac. ¡Busca el tuyo!
